Двухрядные кулачковые ролики

С пылезащитными колпачками с обеих сторон
С контактными уплотнениями с обеих сторон

СВЯЗАТЬСЯ С НАМИ

Варианты дизайна
Клетка
Толерантность
Внутренний зазор

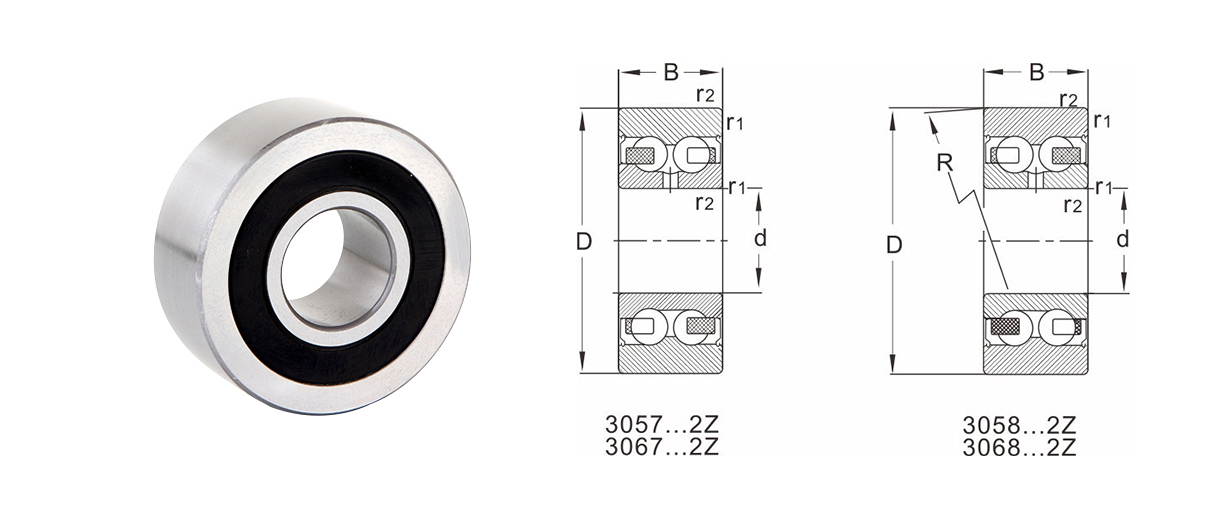

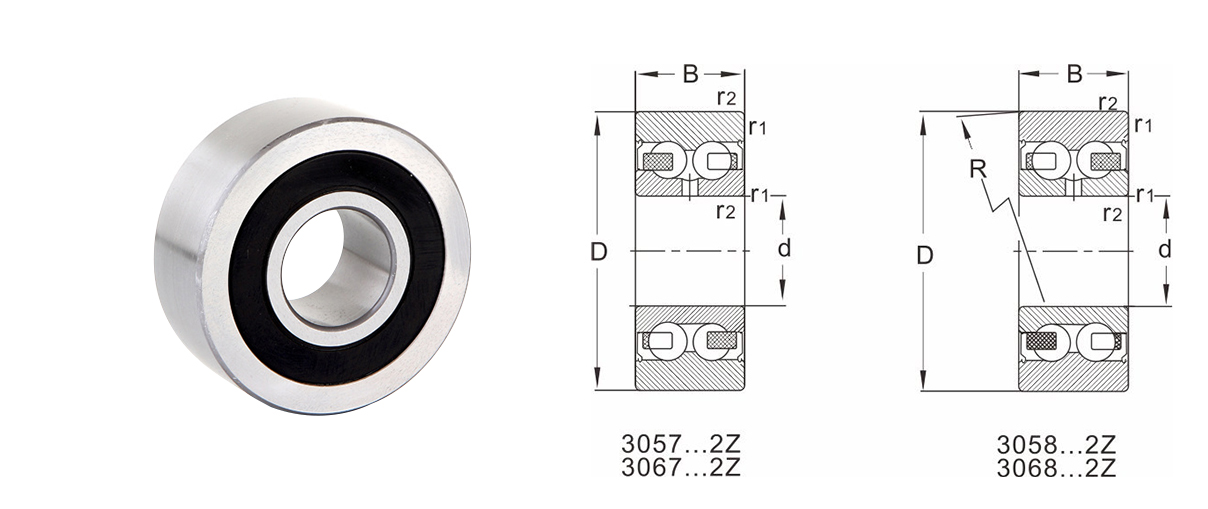

Двухрядный радиально-упорный шариковый ролик DHK имеет два типа: один прямой диаметр 3057... и 3067... серии, другой - внешний диаметр дуговой поверхности 3058... и 3068... серии, 3057... и 3058... Внутренняя конструкция серии такая же, как у двухрядных радиально-упорных шарикоподшипников серии 32...; 3067... и 3068... Внутренняя конструкция серии такая же, как и у двухрядных радиально-упорных шарикоподшипников серии 33....

Угол контакта двухрядного радиально-упорного шарикоподшипника DHK составляет 25°, а радиус наружного диаметра поверхности дуги окружности ролика составляет R=400 мм.

Большинство этих подшипников имеют пыленепроницаемые крышки с обеих сторон (суффикс.2z) и контактные уплотнительные кольца с обеих сторон (суффикс.2RSR).
Двухрядный радиально-упорный шариковый ролик DHK изготовлен из пластикового сепаратора.

Двухрядный радиально-упорный шариковый ролик DHK использует обычный допуск, поскольку наружный диаметр круглой поверхности допуска диаметра ролика в два раза превышает стандартное значение.

Допуски для двухрядных радиально-упорных шарикоподшипников DHK (кроме конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

ПН/(Нормальный)

Номинальный Диаметр отверстия		Отклонение ДМП	Вариант ВДП Ряд			Вариация Вдмп	Коническое отверстие 1:12 Отклонение/Вариация
>	<=	△дмп	7．8．9	0．1	2．3．4	Вдмп	△дмп	△d1mp-dmp	ВДП
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
16:00 2000		0-200

Внутреннее кольцо

ПН/(Нормальный)

Номинальный Наружный диаметр		Отклонение	Вариант ВДП Ряд			Герметичный подшипник	Вариация	Радиальный закончиться
>	<=	△Дмп	7．8．9	0．1	2．3．4	2 3 4	ВДмп	Кеа
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
16:00 2000		0-200						220
2000 2500		0 -250						250

DHK Двухрядный радиально-упорный шарикоподшипник с общим зазором (CN)

По запросу DHK может предоставить другие группы роликов с зазором.

Группы осевого внутреннего зазора двухрядных радиально-упорных шарикоподшипников DHK

Диаметр отверстия (мм)		C2(ум)	CN(ум)	C3(ум)		C4(ум)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Модель		Размеры						Номинальные скорости [об/мин]	Номинальная нагрузка				Максимально допустимая нагрузка		Масса
Модель		Размеры						Номинальные скорости [об/мин]	При работе с подшипниками		При работе с роликами		Максимально допустимая нагрузка
Цилиндрический наружный диаметр	Сферический наружный диаметр	Д	д	Б	р	r1,r2 мин		мин -1	Динамическая нагрузка	Статическая нагрузка	Динамическая нагрузка	Статическая нагрузка	Динамическая нагрузка	Статическая нагрузка
305700.2З	305800.2З	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700.2РСР	305800.2РСР	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2З	305801.2З	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2РСР	305801.2РСР	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2З	305802.2З	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2РСР	305802.2РСР	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2З	305803.2З	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2РСР	305803.2РСР	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2З	306802.2З	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2РСР	306802.2РСР	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2З	305804.2З	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2РСР	305804.2РСР	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2З	306803.2З	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2РСР	306803.2РСР	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2З	305805.2З	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2РСР	305805.2РСР	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2З	306804.2З	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2РСР	306804.2РСР	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2З	305806.2З	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2РСР	305806.2РСР	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2З	306805.2З	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2РСР	306805.2РСР	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2З	305807.2З	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2РСР	305807.2РСР	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2З	306806.2З	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2РСР	306806.2РСР	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708.2З	305808.2З	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2РСР	305808.2РСР	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2З	306807.2З	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2РСР	306807.2РСР	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708.2З	306808.2З	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2РСР	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Компания прецизионных подшипников Нинбо DHK, Ltd.

0+

Многолетний опыт работы
0+

Обслуживание клиентов
0+

Запатентованная технология

Ningbo DHK Precision Bearing Co., Ltd. («DHK» для краткости) — специализированное предприятие, занимающееся исследованиями и разработками, производством и продажей подшипников, расположенное в зоне экономического развития Нинбо Чжэньхай с удобной транспортной развязкой. С момента создания на протяжении более десяти лет «технологии», «качество» и «сервис» всегда были для нас первоочередными вопросами ради развития. Мы предоставляем надежные продукты и специальные индивидуальные услуги для глобальных предприятий тяжелой промышленности, получили удовлетворение и завоевали хорошую репутацию ряда предприятий в стране и за рубежом.

DHK в основном производит цилиндрические роликоподшипники, конические роликоподшипники, самовыравнивающиеся роликоподшипники, шарикоподшипники, а также различные виды нестандартных подшипников и подшипников со специально обработанной поверхностью. До сих пор подшипники DHK широко применялись в таких областях, как машиностроение, промышленные насосы, станки, двигатели сжатия, коробки передач, ветроэнергетика и металлургия в развитых странах Европы и Америки.

DHK имеет измерительную и инспекционную комнату для подшипников в отрасли, внедрила современное инспекционное оборудование по всему миру и создала систему контроля качества в Китае, тем самым всесторонне гарантируя качество продукции.

Нажмите, чтобы просмотреть нашу фабрику

Посмотреть VR

СЕРТИФИКАТ

DHK прошла сертификацию системы качества IATF16949 и сертификацию системы экологического менеджмента ISO14001; DHK является национальным высокотехнологичным предприятием.

Расширение отраслевых знаний об этой категории

1: Введение в Двухрядные кулачковые ролики

В различных отраслях промышленности, где необходима плавная передача радиальных нагрузок и смягчение эксплуатационных проблем, инновационные двухрядные кулачковые ролики стали ключевым решением. Эти подшипники, также называемые опорными катками, получили широкое признание благодаря своей уникальной конструкции, сочетающей в себе преимущества шарикоподшипников и цилиндрических роликоподшипников.

2: Конструкция и функциональность

Фундаментальная конструкция двухрядных кулачковых роликов была тщательно разработана для работы в сложных условиях эксплуатации, характеризующихся высокими радиальными нагрузками, перекосами и резкими ударными нагрузками. Состоящие из двух параллельных рядов тел качения, преимущественно цилиндрических роликов, эти подшипники получают свою прочность от наружного кольца с выпуклой или цилиндрической внешней поверхностью. Эта исключительная конфигурация наделяет их уникальной способностью равномерно распределять нагрузки по роликам, тем самым увеличивая их несущую способность и одновременно минимизируя силы трения.

Чтобы облегчить интеграцию двухрядных кулачковых роликов в различные конструкции машин, их внешнее кольцо спроектировано таким образом, чтобы включать резьбовую шпильку или встроенный вал. Эта гениальная особенность не только придает этим подшипникам присущую им стабильность, но также обеспечивает удобство регулируемого позиционирования, что делает их особенно подходящими для применений, требующих точного выравнивания. Кроме того, сложный механизм уплотнения был тщательно интегрирован для защиты от попадания загрязнений и обеспечения удержания необходимых смазочных материалов. Это повышает долговечность и надежность этих подшипников, обеспечивая их оптимальную производительность на протяжении всего жизненного цикла.

3: Преимущества и применение

Преимущества Двухрядные кулачковые ролики :

Повышенная грузоподъемность. Отличительной особенностью двухрядных кулачковых роликов является их способность воспринимать значительно более высокие радиальные нагрузки по сравнению с их однорядными аналогами. Эта повышенная способность выдерживать значительные нагрузки незаменима в тех случаях, когда оборудование сталкивается со значительными силами или динамическими изменениями нагрузки.

Компенсация несоосности: Универсальность двухрядных кулачковых роликов становится наиболее очевидной в их способности компенсировать несоосность между валом и монтажной конструкцией. Эта присущая им гибкость служит жизненно важным преимуществом в приложениях, где достижение или сохранение точного выравнивания по своей сути является сложной задачей.

Прочность и долговечность. Прочная и продуманная конструкция двухрядных кулачковых роликов обеспечивает им непревзойденную долговечность даже в самых неблагоприятных условиях эксплуатации. В результате эти подшипники находят свою нишу в таких отраслях, как сельское хозяйство, строительство, погрузочно-разгрузочные работы и автомобилестроение, где широко распространено воздействие загрязнений и суровых условий.

Применение Двухрядные кулачковые ролики :

Погрузочно-разгрузочное оборудование. Широкое распространение двухрядных кулачковых роликов заметно в установках погрузочно-разгрузочных работ, включающих конвейерные системы, направляющие ролики и механизмы поддержки для тяжелого оборудования. Их способность выдерживать как радиальные, так и осевые нагрузки делает их незаменимыми для эффективной транспортировки и равномерного распределения нагрузок.

Строительная техника. В секторе строительной техники, включая экскаваторы, краны и компакторы, широко используются двухрядные кулачковые ролики для облегчения вращательного и линейного перемещения различных компонентов. Их способность выдерживать значительные нагрузки и умение компенсировать перекосы в совокупности способствуют эффективности и надежности этих машин.

Полиграфическая и упаковочная промышленность. В сфере печати и упаковки, где точность и постоянство движений являются непреложными предпосылками для высококачественной продукции, двухрядные кулачковые ролики находят незаменимое применение. Их стратегическая интеграция в ролики, направляющие и системы подачи обеспечивает беспрепятственную и точную транспортировку материалов, тем самым повышая общее качество продукции.
