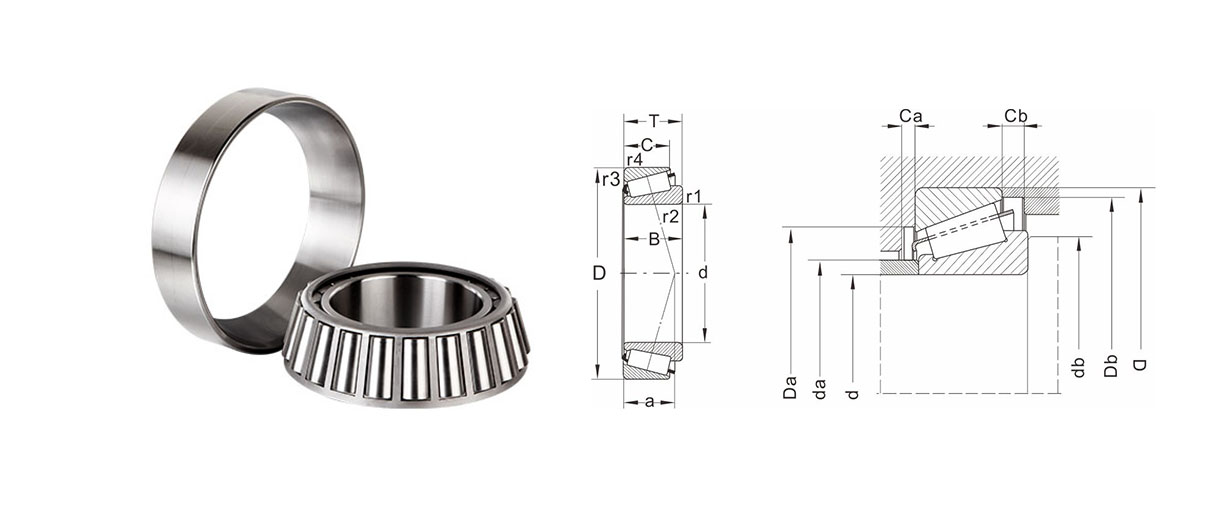

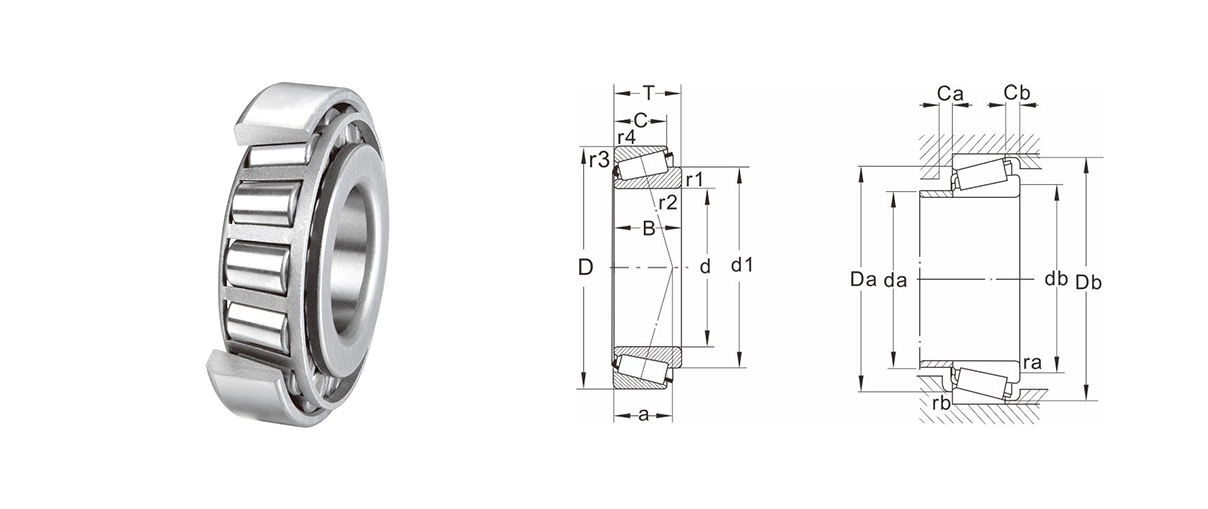

Серия 31300-Однорядные конические роликовые подшипники

Метрическая серия
Дюймовая серия

PREV：Серия 30300
NEXT：Серия 32000

СВЯЗАТЬСЯ С НАМИ

Варианты дизайна
Клетка
Толерантность
Внутренний зазор

Помимо стандартных метрических однорядных конических роликоподшипников, перечисленных в таблице подшипников, компания DHK также производит однорядные конические роликоподшипники с фланцами на наружных кольцах (суффикс R), только наружные кольца конических роликоподшипников (префикс L), внутренние кольца с сепаратором. и ролики (префикс R) и другие специальные конические роликоподшипники по желанию заказчика.

Поскольку однорядные конические роликоподшипники могут воспринимать осевую силу только в одном направлении, эти подшипники часто используются парами. По запросу DHK может предоставить эти подшипники с расположением «лицевая сторона» (суффикс DF), «спина к спине» (суффикс DB) или тандемным расположением (суффикс DT), как показано на рисунке ниже.
Конические роликоподшипники DHK в стандартной комплектации оснащены штампованными стальными сепараторами. Поскольку сепараторы конических роликоподшипников обычно выступают за пределы поверхностей подшипника, необходимо уделять особое внимание соблюдению рекомендуемых размеров упоров.

Однорядные конические роликоподшипники DHK в стандартной комплектации производятся с нормальным классом допуска (PN).

По запросу эти подшипники также могут быть изготовлены с более жестким допуском, например P6X.

Подробные значения допусков указаны в главе «Допуски метрических конических роликоподшипников», стр. 14. Допуск по ширине спаренных подшипников определяется зазором и Ts.

Допуски для метрических конических роликоподшипников DHK (за исключением конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

Класс допуска PN/(Нормальный)


Номинальный диаметр отверстия		Отклонение	Вариация	Вариация	Отклонение ширины кольца	Радиальное биение	Отклонение ширины кольца
<=	<=	△дмп	ВДП	Вдмп	△Бс	Киа	△Ц	△Т1с	△Т2с
10 18		0 -12	12	9	0 -120	15	2000	1000	1000
18 30		0 -12	12	9	0 -120	18	2000	1000	1000
30 50		0 -12	12	9	0 -120	20	2000	1000	1000
50 80		0 -15	15	11	0 -150	25	2000	1000	1000
80 120		0 -20	20	15	0-200	30	200 -200	100 -100	100 -100
120 180		0 -25	25	19	0 -250	35	350 -250	150 -150	200 -100
180 250		0 -30	30	23	0-300	50	350 -250	150 -150	200 -100
250 315		0 -35	35	26	0 -350	60	350 -250	150 -150	200 -100
315 400		0 -40	40	30	0–400	70	400 -400	200-200	200-200
400 500		0 -45	45	34	0 -450	85	400 -400
500 630		0 -50	50	38	0 -500	100	500 -500
630 800		0 -75	75	56	0 -750	120	600 -600
800 1000		0 -100	100	75	0 -1000	120	750 -750
1000 1250		0 -1250			0 -1250	120	1000 -1000
1250 1600		0 -160			0 -1600	120	1500 -1500
16:00 2000		0 -200			0-2000	120	1500 -1500

Внешнее кольцо

Класс допуска PN/(Нормальный)

Номинальный внешний диаметр		Отклонение	Вариация	Вариация	Радиальное биение
<=	<=	△Дмп	ВДп	ВДмп	Киа
18 30		0 -12	12	9	18
30 50		0 -14	14	11	20
50 80		0 -16	16	12	25
80 120		0 -18	18	14	35
120 150		0 -20	20	15	40
150 180		0 -25	25	19	45
180 250		0 -30	30	23	50
250 315		0 -35	35	26	60
315 400		0 -40	40	30	70
400 500		0 -45	45	34	80
500 630		0 -50	50	38	100
630 800		0 -70	70	55	120
800 1000		0 -100	100	75	120
1000 1250		0 -125	125	94	120
1250 1600		0 -160	160	120	120
16:00 2000		0 -200			120
2000 2500		0 -250

Допуски для метрических конических роликоподшипников DHK (за исключением конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

Класс допуска P6X

Номинальный диаметр отверстия		Отклонение	Вариация	Вариация	Отклонение ширины кольца	Радиальное биение	Отклонение ширины кольца
<=	<=	△дмп	ВДП	Вдмп	△Бс	Киа	△Ц	△Т1с	△Т2с
10 18		0 -12	12	9	0 -50	15	100 0	50～0	50～0
18 30		0 -12	12	9	0 -50	18	100 0	50～0	50～0
30 50		0 -12	12	9	0 -50	20	100 0	50～0	50～0
50 80		0 -15	15	11	0 -50	25	100 0	50～0	50～0
80 120		0 -20	20	15	0 -50	30	100 0	50～0	50～0
120 180		0 -25	25	19	0 -50	35	150 0	50～0	100～0
180 250		0 -30	30	23	0 -50	50	150 0	50～0	100～0
250 315		0 -35	35	26	0 -50	60	200 0	100～0	100～0
315 400		0 -40	40	30	0 -50	70	200 0	100～0	100～0
400 500
500 630
630 800
800 1000

Внешнее кольцо
Класс допуска P6X

Номинальный внешний диаметр		Отклонение	Вариация	Вариация	Отклонение ширины кольца	Радиальное биение
<=	<=	△Дмп	ВДп	ВДмп	△Cs	Кеа
18 30		0 -12	12	9	0 -100	18
30 50		0 -14	14	11	0 -100	20
50 80		0 -16	16	12	0 -100	25
80 120		0 -18	18	14	0 -100	35
120 150		0 -20	20	15	0 -100	40
150 180		0 -25	25	19	0 -100	45
180 250		0 -30	30	23	0 -100	50
250 315		0 -35	35	26	0 -100	60
315 400		0 -40	40	30	0 -100	70
400 500		0 -45	45	34	0 -100	80
500 630		0 -50	50	38	0 -100	100
630 800
800 1000

Допуск ширины △Cs идентичен допуску △Бс внутреннего кольца того же подшипника.

Допуски для метрических конических роликоподшипников DHK (за исключением конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

Класс допуска P5

Номинальный диаметр отверстия		Отклонение	Вариация	Вариация	Отклонение ширины кольца	Радиальное биение	Боковое биение
<=	<=	△дмп	ВДП	Вдмп	△Бс	Киа	Ｓд	△Ц
10 18		0 -7	5	5	0 -200	5	7	200 -200
18 30		0 -8	6	5	0 -200	5	8	200 -200
30 50		0 -10	8	5	0 -240	6	8	200 -200
50 80		0 -12	9	6	0 -300	7	8	200 -200
80 120		0 -15	11	8	0 -400	8	9	200 -200
120 180		0 -18	14	9	0 -500	11	10	350 -250
180 250		0 -22	17	11	0 -600	13	11	350 -250
250 315		0 -25	19	13	0 -700	16	13	350 -250
315 400		0 -30	23	15	0 -800	19	15	400 -400
400 500		0 -35	26	18	0 -900	22	17	400 -400
500 630		0 -40	30	20	0 -1000	26	20	500 -500
630 800		0 -50	50	25	0 -1500	30	26	600 -600
800 1000		0 -65	60	30	0 -2000	35	32	750 -750

Внешнее кольцо
Класс допуска P5

Номинальный внешний диаметр		Отклонение	Вариация	Вариация	Радиальное биение	Изменение внешнего наклона
<=	<=	△Дмп	ВДп	ВДмп	Кеа
18 30		0 -8	6	5	6	8
30 50		0 -9	7	5	7	8
50 80		0 -11	8	6	8	8
80 120		0 -13	10	7	10	9
120 150		0 -15	11	8	11	10
150 180		0 -18	14	9	13	10
180 250		0 -20	15	10	15	11
250 315		0 -25	19	13	18	13
315 400		0 -28	22	14	20	13
400 500		0 -33	25	17	23	15
500 630		0 -38	29	19	25	18
630 800		0 -45	34	23	30	20
800 1000		0 -60	45	30	35	25
1000 1250		0 -80	75	38	40	30
12:50 16:00		0 -100	90	45	45	35

Допуск ширины △Cs идентичен допуску △Bs внутреннего кольца того же подшипника.

Допуски для метрических конических роликоподшипников DHK (за исключением конических роликоподшипников)
Все размеры указаны в (мм):
Допуски в (мкм):

Внутреннее кольцо
Класс допуска P4

Номинальный диаметр отверстия		Отклонение	Вариация	Вариация	Отклонение ширины кольца	Радиальное биение	Боковое биение	Боковое биение	Отклонение ширины кольца
<=	<=	△дмп △дс	ВДП	Вдмп	△Bs	Киа	Сд	Сиа	△Ц
10 18		0 -5	4	4	0 -200	3	3	3	200 -200
18 30		0 -6	5	4	0 -200	3	4	4	200 -200
30 50		0 -7	6	5	0 -240	4	4	4	200 -200
50 80		0 -8	7	5	0 -300	4	5	4	200 -200
80 120		0 -10	8	5	0 -400	5	5	5	200 -200
120 180		0 -13	10	7	0 -500	6	6	7	350 -250
180 250		0 -15	11	8	0 -600	8	7	8	350 -250

Внешнее кольцо
Класс допуска P4

Номинальный внешний диаметр		Отклонение	Вариация	Вариация	Радиальное биение	Изменение внешнего наклона	Боковое биение
<=	<=	△Дмп △Дс	ВДп	ВДмп	Кеа	СД	Море
18 30		0 -6	5	4	4	4	5
30 50		0 -7	5	5	5	4	5
50 80		0 -9	7	5	5	4	5
80 130		0 -10	8	5	6	5	6
130 150		0 -11	8	6	7	5	7
150 180		0 -13	10	7	8	5	8
180 250		0 -15	11	8	10	7	10
250 315		0 -18	14	9	11	8	10
315 400		0 -20	15	10	13	10	13

Допуск ширины △Cs и VC идентичен допуску △B и VB внутреннего кольца того же подшипника

Зазор однорядных конических роликоподшипников регулируется в процессе монтажа.

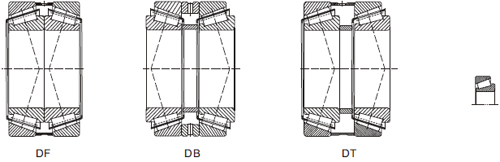

Пары конических роликоподшипников DHK, расположенные по схеме «лицевая сторона» (суффикс DF) и «спина к спине» (суффикс DB), производятся со значениями внутреннего зазора, указанными в таблице ниже. По запросу DHK может предоставить пары подшипников со специальным осевым зазором.

Осевой внутренний зазор парных конических роликоподшипников DHK, расположенных по лицевой стороне (DF) и по спине (DB)

Диаметр отверстия. (мм)		Осевой внутренний зазор Серия (мкм)
>	<=	329 Мин Макс	320 Мин макс X	330 Мин Макс	331，3．2，332，332 Мин Макс	303, 323 Мин Макс	313 Мин Макс
-- 30		-- --	80 120	-- --	100 140	130 170	60 100
30 40		-- --	100 140	-- --	120 160	140 180	70 110
40 50		-- --	120 160	180 220	140 180	160 200	80 120
50 65		-- --	140 180	200 240	160 200	180 220	100 140
65 80		-- --	160 200	250 290	180 220	200 260	110 170
80 100		270 310	190 230	350 390	210 270	240 300	110 170
100 120		270 330	220 280	340 400	220 280	280 340	130 190
120 140		310 370	240 300	340 400	240 300	330 390	160 220
140 160		370 430	270 330	340 400	270 330	370 430	180 240
160 180		370 430	310 370	-- --	310 370	390 450	-- --
180 190		370 430	340 400	-- --	340 400	440 500	-- --
190 200		390 450	340 400	-- --	340 400	440 500	-- --
200 225		440 500	390 450	-- --	390 450	490 550	-- --
225 250		440 500	440 500	-- --	440 500	540 600	-- --
250 280		540 500	490 55	-- --	490 550	-- --	-- --
280 300		640 700	540 600	-- --	540 600	-- --	-- --
300 340		640 700	590 650	-- --	590 650	-- --	-- --

Модель		Размеры								Экстремальная скорость		Номинальная нагрузка		Расчетный коэффициент			Размеры абатмента и галтели (мм)						Вес (кг]
ДIN720	ISO355	д	D	Б	С	Т	r1,r2 мин	r3,r4 мин.	а	Консистентная смазка	Смазка маслом	Динамическая нагрузка	Статическая нагрузка	е	Да	Эй	Да Макс	дБ мин	да мин	ДБ мин	Примерно минута	Cb мин	Вес (кг]
31305	T7FB025	25	63	17	13	18.25	1.5	1.5	20	6300	8500	38	39	0.83	0.73	0.4	34	32	47	59	3	5	0.28
31306	T7FB030	30	72	19	14	20.75	1.5	1.5	24	5300	7000	45.5	47.5	0.83	0.7	0.4	40	37	55	68	3	6.5	0.41
31307	T7FB035	35	80	21	15	22.75	2	2	26	4800	6300	60	65.5	0.83	0.73	0.4	44	44	62	76	4	7.5	0.54
31308	T7FB040	40	90	23	17	25.25	2	1.5	30	4000	5300	76.5	83	0.83	0.73	0.4	51	49	71	86	4	8	0.75
31309	T7FB045	45	100	25	18	27.25	2	1.5	32	3400	4500	96.5	110	0.83	0.73	0.4	56	54	79	95	4	9	1
31310	T7FB050	50	110	27	19	29.25	2.5	2	35	3200	4300	112	127	0.83	0.73	0.4	62	60	87	104	4	10	1.4
31311	T7FB055	55	120	29	21	31.5	2.5	2	39	2800	3800	125	140	0.83	0.73	0.4	68	65	94	113	4	10.5	1.6
31312	T7FB060	60	130	31	22	33.5	3	2.5	41	2600	3600	145	170	0.83	0.73	0.4	73	72	103	123	5	11.5	1.9
31313	Т7ГБ065	65	140	33	23	36	3	2.5	44	2200	3200	163	190	0.83	0.73	0.4	79	77	111	132	5	13	2.6
31314	Т7ГБ070	70	150	35	25	38	3	2.5	47	2000	3000	186	220	0.83	0.73	0.5	84	82	118	141	5	13	2.9
31315	Т7ГБ075	75	160	37	26	40	3	2.5	50	1900	2800	204	240	0.83	0.73	0.4	91	87	127	151	6	14	3.4
31316	Т7ГБ080	80	170	39	27	42.5	3	2.5	53	1900	2800	228	270	0.83	0.73	0.4	97	92	134	159	6	15.5	4.2
31317	Т7ГБ085	85	180	41	28	44.5	4	3	55	1800	2600	255	305	0.83	0.73	0.4	103	99	143	169	6	16.5	4.9
31318	Т7ГБ090	90	190	43	30	46.5	4	3	58	1700	2400	275	325	0.83	0.73	0.4	109	104	151	179	6	16.5	5.4
31319	Т7ГБ095	95	200	45	32	49.5	4	3	61	1700	2400	275	325	0.83	0.73	0.4	114	109	157	187	6	17.5	6.7
31320	Т7ГБ100	100	215	51	35	56.5	4	3	68	1600	2200	380	480	0.83	0.73	0.4	121	114	168	202	7	21.5	8.8
31321	--	105	225	53	36	58	4	3	--	1600	2200	397	489	0.83	0.73	0.4	123	126	193	193	--	--	9.72
31322	Т7ГБ110	110	240	57	38	63	4	3	75	1400	1900	465	585	0.83	0.73	0.4	135	124	188	224	7	25	12.3
31324	Т7ГБ120	120	260	62	42	68	4	3	82	1200	1700	540	695	0.83	0.73	0.4	145	134	203	244	9	26	15.1
31326	Т7ГБ130	130	280	66	44	72	5	4	87	1100	1600	610	800	0.83	0.73	0.4	157	148	218	261	9	28	19.2
31328	Т7ГБ140	140	300	70	47	77	5	4	94	1000	1500	695	900	0.83	0.73	0.4	169	158	235	280	9	30	23.4
31330	Т7ГБ150	150	320	75	50	82	5	4	100	950	1400	780	1020	0.83	0.73	0.4	171	168	251	300	9	32	28.5
31332	--	160	340	79	54	87	5	4	--	1000	1500	850	1220	0.83	0.7	0.4	205	185	307	323	--	--	34.5
31334	--	170	360	84	56	92	5	4	--	950	1400	965	1400	0.83	0.7	0.4	219	198	326	344	--	--	40.9
31336	--	180	380	88	60	97	5	4	--	950	1400	1040	1530	0.83	0.7	0.4	230	209	343	360	--	--	47.7
31338	--	190	400	92	65	101	5	4	--	900	1300	1120	1630	0.73	0.8	0.5	249	220	355	385	--	--	54.1
31340	--	200	420	97	70	107	5	4	--	850	1200	1320	1900	0.79	0.8	0.1	251	229	372	391	--	--	65.1
