Варианты дизайна
Клетка
Толерантность
Внутренний зазор

Двухрядные радиальные шарикоподшипники имеют два варианта конструкции: один с пазами для заполнения, другой без пазов для заполнения.

Двухрядные радиальные шарикоподшипники DHK имеют новейшую конструкцию (суффикс B), без пазов для заполнения. Таким образом, они способны одинаково хорошо воспринимать осевую силу в обоих направлениях.
Двухрядные радиальные шарикоподшипники DHK в стандартной комплектации оснащены полиамидными сепараторами (суффикс TV).

Двухрядные радиальные шарикоподшипники DHK в стандартной комплектации производятся с нормальным классом допуска (PN).

Подробные значения см. в главе «Допуски радиальных подшипников», стр. 8.

Допуски для двухрядных радиальных шарикоподшипников DHK (кроме конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

ПН/(Нормальный)

Номинальный Диаметр отверстия		Отклонение ДМП	Вариант ВДП Ряд			Вариация Вдмп	Коническое отверстие 1:12 Отклонение/Вариация
>	<=	△дмп	7．8．9	0．1	2．3．4	Вдмп	△дмп	△d1mp-dmp	ВДП
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
16:00 2000		0-200

Внешнее кольцо

ПН/(Нормальный)

Номинальный Наружный диаметр		Отклонение	Вариант ВДП Ряд			Герметичный подшипник	Вариация	Радиальный закончиться
>	<=	△Дмп	7．8．9	0．1	2．3．4	2 3 4	ВДмп	Кеа
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
16:00 2000		0-200						220
2000 2500		0 -250						250

Двухрядные радиальные шарикоподшипники DHK в стандартной комплектации производятся с нормальным внутренним зазором (CN). Подшипники с другой группой внутреннего зазора могут быть изготовлены по запросу.
Подробные значения приведены в главе «Допуски радиальных подшипников», стр. 34.

Стандарт радиального зазора однорядного/двухрядного радиального шарикоподшипника DHK

Диаметр отверстия (мм)		C2(ум)	CN(ум)		C3(ум)	C4(ум)		C5(ум)
<=	<=
2,5 6		0 7	2 13		8 23	-- --		-- --
6 10		0 7	2 13		8 23	14 29		20 37
10 18		0 9	3 18		11 25	18 33		25 45
18 24		0 10	5 20		13 28	20 36		28 48
24 30		1 11	5 20		13 28	23 41		30 53
30 40		1 11	6 20		15 33	28 46		40 64
40 50		1 11	6 23		18 36	30 51		45 73
50 65		1 15	8 28		23 43	38 61		55 90
65 80		1 15	10 30		25 51	46 71		65 105
80 100		1 18	12 36		30 58	53 84		75 120
100 120		2 20	15 41		36 66	61 97		90 140
120 140		2 23	18 48		41 81	71 114		105 160
140 160		2 23	18 53		46 91	81 130		120 180
160 180		2 25	20 61		53 102	91 147		135 200
180 200		2 30	25 71		63 117	107 163		150 230
200 225		4 32	28 82		73 132	120 187		175 255
225 250		4 36	31 92		87 152	140 217		205 290
250 280		4 39	36 97		97 162	152 237		225 320
280 315		8 45	42 110		110 180	175 260		260 360
315 355		8 50	50 120		120 200	200 290		290 405
355 400		8 60	60 140		140 230	230 330		330 460
400 450		10 70	70 160		160 260	260 370		370 520
450 500		10 80	80 180		180 290	290 410		410 570
500 560		20 90	90 200		200 320	320 460		460 630
560 630		20 100	100 220		220 350	350 510		540 700
630 710		30 120	120 250		250 390	390 560		560 780
710 800		30 130	130 280		280 440	440 620		620 860
800 900		30 150	150 310		310 490	490 690		690 960
900 1000		40 160	160 340		340 540	540 760		760 1040
1000 1120		40 170	170 370		370 590	590 840		840 1120
1120 1250		40 180	180 400		400 640	640 910		910 1220
1250 1400		60 210	210 440		440 700	700 1000		1000 1340
14:00 16:00		60 230	230 480		480 770	770 1100		1100 1470
16:00 18:00		60 250		250 520	520 830		830 1220	1220 1650

Модель	Размеры				Номинальная нагрузка	C5(ум)	Экстремальная скорость		Масса

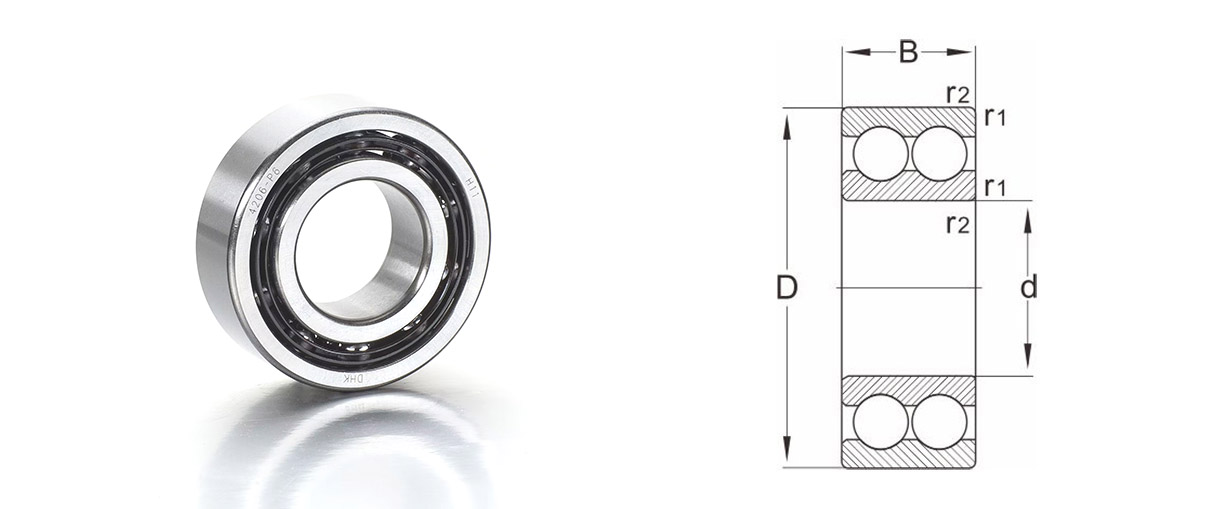

Модель	д	Д	Б	r1,r2 Мин.	Динамическая нагрузка Cr	Статическая нагрузка Кор	Консистентная смазка	Смазка маслом	Масса
4200Б.ТВ	10	30	14	0.6	9.2	5.2	18000	22000	0.05
4201Б.ТВ	12	32	14	0.6	10.6	6.2	17000	20000	0.05
4202Б.ТВ	15	35	14	0.6	11.9	7.5	14000	17000	0.06
4203Б.ТВ	15	42	17	1	14.8	9.5	12000	15000	0.12
4303Б.ТВ	17	40	16	0.6	14.8	9.5	12000	15000	0.09
4205Б.ТВ	17	47	19	1	19.5	13.5	10000	13000	0.16
4204Б.ТВ	20	47	18	1	17.8	12.5	10000	13000	0.14
4304Б.ТВ	20	52	21	1.1	23.4	16	9500	12000	0.21
4205Б.ТВ	25	52	18	1	19	14.5	9000	11000	0.16
4309Б.ТВ	25	62	24	1.1	31.9	22.5	8500	10000	0.34
4206Б.ТВ	30	62	20	1	26	20.5	8000	9500	0.26
4306Б.ТВ	30	72	27	1.1	41.2	30	7000	8500	0.50
4207Б.ТВ	35	72	23	1.1	35.1	28.5	6700	8000	0.40
4307Б.ТВ	35	80	31	1.5	50.5	38	6300	7500	0.69
4208Б.ТВ	40	80	23	1.1	37.5	32.5	6000	7000	0.50
4308Б.ТВ	40	90	33	1.5	55.7	45	5600	6700	0.95
4209Б.ТВ	45	85	23	1.1	39	36	5600	6700	0.54
4309Б.ТВ	45	100	36	1.5	68.5	56	5000	6000	1.25
4210Б.ТВ	50	90	23	1.1	40.5	40	5000	6000	0.58
4310Б.ТВ	50	110	40	2	81.5	70	4500	5300	1.70
4211Б.ТВ	55	100	25	1.5	45	44	4800	5600	0.80
4311Б.ТВ	55	120	43	2	97.5	83	4300	5000	2.15
4212Б.ТВ	60	110	28	1.5	57	55	4500	5300	1.10
4312Б.ТВ	60	130	46	2.1	112	98	3800	4500	2.65
4213Б.ТВ	65	120	31	1.5	67.5	67	4000	4800	1.45
4214Б.ТВ	70	125	31	1.5	70	73.5	3600	4300	1.50
4215Б.ТВ	75	130	31	1.5	72.5	80	3400	4000	1.60
4216Б.ТВ	80	140	33	2	80.5	90	3200	3800	2.00
4217Б.ТВ	85	150	36	2	93.6	102	3000	3600	2.55
4218Б.ТВ	90	160	40	2	112	122	2800	3400	3.20
4220Б.ТВ	100	180	46	2.1	140	156	2600	3200	4.70
