Серия 230-Сферические роликовые подшипники

PREV：Серия 223
NEXT：Серия 231

СВЯЗАТЬСЯ С НАМИ

Варианты дизайна
Толерантность
Внутренний зазор

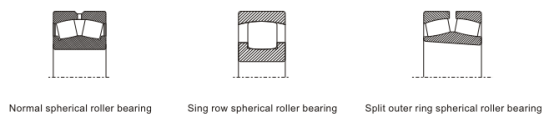

Обычно сферические роликоподшипники представляют собой неразборные двухрядные радиальные подшипники, стандартно изготавливаемые в открытом исполнении. По запросу DHK также может спроектировать и произвести однорядные сферические роликоподшипники или сферические роликоподшипники с разрезным наружным кольцом.

В зависимости от размера и серии сферические роликоподшипники DHK выпускаются в нескольких вариантах конструкции, разные конструкции имеют различную конструкцию сферических роликов и оснащены разными сепараторами.

Подшипники конструкции C имеют симметричные сферические ролики, а центральное свободное ребро в стандартной комплектации оснащено двухсекционным прессованным стальным сепаратором.

Подшипники конструкции MB имеют центральный фланец с асимметричными роликами и двухсоставное внутреннее кольцо, а также механически обработанные цельные латунные сепараторы. Эта конструкция в стандартной комплектации предназначена для больших сферических роликоподшипников. Такие подшипники обладают более высокой скоростной способностью.

Подшипники конструкции СА не имеют центрального фланца. Они имеют симметричные сферические ролики и оснащены цельным латунным сепаратором, обработанным методом механической обработки.

Подшипники конструкции МА имеют свободное центральное направляющее кольцо. Они имеют симметричные ролики, оснащены цельным механически обработанным сепаратором из цельной латуни с наружным кольцом. Подшипники этой конструкции специально предназначены для использования в вибрирующих устройствах.

Сферические роликоподшипники также часто используются с коническими отверстиями (т. е. с конусом 1:12), а именно с суффиксом K, или с коническим отверстием 1:30, а именно с суффиксом K30, для серий 240 и 241 в стандартной комплектации. Такие подшипники очень легко монтировать. Возможность установки подшипников этих типов с помощью закрепительных (H) и стяжных втулок (AH) позволяет осуществлять монтаж непосредственно на вытянутые или точеные седла вала в тех случаях, когда не требуется высокая точность вращения.

Смазочные канавки и отверстия Сферические роликоподшипники DHK, за исключением серии 213..., в стандартной комплектации производятся с простыми функциями повторной смазки, напр. кольцевая канавка и смазочные отверстия в

внешнее кольцо. Эти функции обозначаются суффиксом W33.

Несоосность

Сферические роликоподшипники оптимально компенсируют перекосы. Максимально допустимое смещение от их центрального положения ( ) зависит от конструкции, серии и фактических условий эксплуатации подшипников. Следующие значения являются максимально допустимыми.

Серия подшипников	Максимально допустимое смещение
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

Сферические роликоподшипники DHK в стандартной комплектации производятся с нормальным классом допуска (PN). Значения для отдельных классов допусков указаны в таблицах главы «Данные подшипников/допуски», стр. 8.

Допуски для сферических роликоподшипников DHK (кроме конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

ПН/(Нормальный)

Номинальный Диаметр отверстия		Отклонение ДМП	Вариант ВДП Ряд			Вариация Вдмп	Коническое отверстие 1:12 Отклонение/Вариация
>	<=	△дмп	7．8．9	0．1	2．3．4	Вдмп	△дмп	△d1mp-dmp	ВДП
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
16:00 2000		0-200

Внешнее кольцо
ПН/(Нормальный)

Номинальный Наружный диаметр		Отклонение	Вариант ВДП Ряд			Герметичный подшипник	Вариация	Радиальный закончиться
>	<=	△Дмп	7．8．9	0．1	2．3．4	2 3 4	ВДмп	Кеа
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
16:00 2000		0-200						220
2000 2500		0 -250						250

Для группы внутреннего зазора сферических роликоподшипников необходимо различать подшипники с цилиндрическими или коническими отверстиями. Сферические роликоподшипники DHK в стандартной комплектации производятся для каждой соответствующей группы нормального зазора Китай. DHK также может производить сферические роликоподшипники с большим радиальным зазором ( группы С3, С4 или С5) или даже уменьшенный радиальный зазор (группа С2) по запросу. Значения подтверждены согласно ISO5753. Подробные значения групп радиальных зазоров приведены в следующих таблицах.

Радиальный внутренний зазор сферических роликоподшипников DHK Сферические роликоподшипники с цилиндрическим отверстием

Диаметр отверстия
>	<=	С2 Мин Макс	Китай Мин Макс	С3 Мин Макс	С4 Мин Макс	С5 Мин Макс
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010 1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020 1330	13:30 1770
1120 1250		320 580	580 860	860 1120	1120 1460	1460 1870
1250 1400		350 640	640 950	950 1240	1240 1620	1620 2060
14:00 16:00		400 720	720 1060	1060 1380	1380 1800	1800 2300
16:00 18:00		450 810	810 1180	1180 1550	1550 2000	2000 2550

Сферические роликоподшипники с коническим отверстием

Диаметр отверстия
>	<=	C2 Мин Макс	CN Мин Макс	C3 Мин Макс	C4 Мин Макс	C5 Мин Макс
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290 410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370 1690
900 1000		490 710	710 930	930 1190	1190 1520	15:20 1860
1000 1120		530 770	770 1030	10:30 13:00	13:00 16:70	1670 2050
1120 1250		270 830	830 1120	11:20 14:20	14:20 18:30	18:30 22:50
1250 1400		620 910	910 1230	12:30 1560	1560 2000	2000 2450
1400 1600		680 1000	1000 1350	13:50 17:20	17:20 22:00	2200 2700
16:00 18:00		750 1110	1110 1500	1500 1920 г.	1920 2400	2400 2950

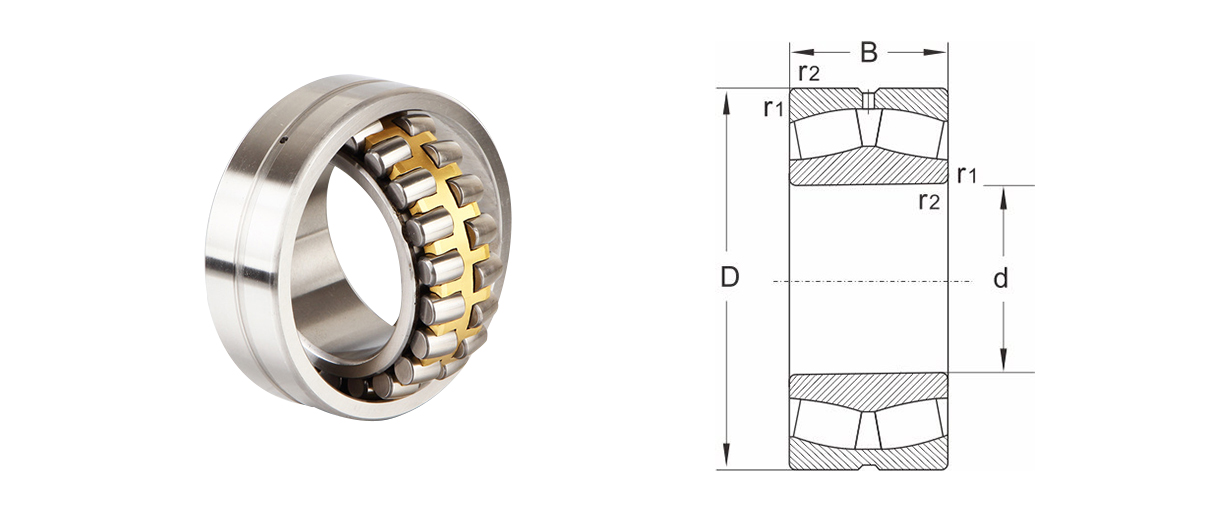

Модель	Размеры				Номинальная нагрузка		Экстремальная скорость		Расчетный коэффициент				Масса
Модель	д	Д	Б	r1,r2 мин	Динамическая нагрузка	Статическая нагрузка	Консистентная смазка	Смазка маслом	е	Y1	Y2	Эй	[кг]
23022c	110	170	45	2	335	510	2200	3000	0.23	2.9	4.3	2.8	3.54
23022ск	110	170	45	2	335	510	2200	3000	0.23	2.9	4.3	2.8	3.54
23024c	120	180	46	2	360	570	2200	3000	0.22	3	4.5	3	3.86
23024ск	120	180	46	2	360	570	2200	3000	0.22	3	4.5	3	3.86
23026C	130	200	52	2	455	720	1900	2600	0.23	2.9	4.4	2.9	5.61
23026ск	130	200	52	2	455	720	1900	2600	0.23	2.9	4.4	2.9	5.61
23028C	140	210	53	2	480	780	1900	2600	0.22	3.1	4.6	3	6.04
23028СК	140	210	53	2	480	780	1900	2600	0.22	3.1	4.6	3	6.04
23030c	150	225	56	2.1	530	865	1800	2400	0.22	3.1	4.6	3	7.33
23030ск	150	225	56	2.1	530	865	1800	2400	0.22	3.1	4.6	3	7.33
23230c	150	270	96	3	1030	1610	1000	1300	0.38	1.8	2.7	1.7	24.5
23230кк	150	270	96	3	1030	1610	1000	1300	0.38	1.8	2.7	1.7	24.5
23032c	160	240	60	2.1	600	1000	1600	2000	0.22	3.1	4.6	3	8.9
23032ск	160	240	60	2.1	600	1000	1600	2000	0.22	3.1	4.6	3	8.9
23034C	170	260	67	2.1	735	1200	1500	1900	0.23	3	4.4	2.9	12.1
2304ск	170	260	67	2.1	735	1200	1500	1900	0.23	3	4.4	2.9	12.1
23036c	180	280	74	2.1	865	1430	1400	1800	0.23	2.9	4.3	2.8	15.8
23036ск	180	280	74	2.1	865	1430	1400	1800	0.23	2.9	4.3	2.8	15.8
23038c	190	290	75	2.1	915	1530	1300	1700	0.23	3	4.4	2.9	16.08
23038ск	190	290	75	2.1	915	1530	1300	1700	0.23	3	4.4	2.9	16.08
23040c	200	310	82	2.1	1060	1760	1300	1700	0.23	2.9	4.3	2.8	21.5
23040ск	200	310	82	2.1	1060	1760	1300	1700	0.23	2.9	4.3	2.8	21.5
23044 МБ	220	340	90	3	1100	2000	900	1200	0.26	2.6	3.8	2.5	31
23044К.МБ	220	340	90	3	1100	2000	900	1200	0.26	2.6	3.8	2.5	31
23048К.МБ	240	360	92	3	1160	2200	800	1000	0.25	2.7	4.1	2.7	33.9
23048 МБ	240	360	92	3	1160	2200	800	1000	0.25	2.7	4.1	2.7	33.9
23052к.МБ	260	400	104	4	1500	2800	750	950	0.26	2.6	3.9	2.6	49
23052 МБ	260	400	104	4	1500	2800	750	950	0.26	2.6	3.9	2.6	49
23056К.МБ	280	420	106	4	1560	3000	700	900	0.25	2.7	4.1	2.7	52.5
23056 МБ	280	420	106	4	1560	3000	700	900	0.25	2.7	4.1	2.7	52.5
23060 МБ	300	460	118	4	1960	3650	630	800	0.25	2.7	4	2.6	73.6
23064К.МБ	320	480	121	4	2040	4000	600	750	0.25	2.7	4.1	2.7	79.5
23064 МБ	320	480	121	4	2040	4000	600	750	0.25	2.7	4.1	2.7	79.5
23068К.МБ	340	520	133	5	2360	4500	560	700	0.25	2.7	4	2.6	105
23068 МБ	340	520	133	5	2360	4500	560	700	0.25	2.7	4	2.6	105
23072К.МБ	360	540	134	5	2450	4800	530	670	0.25	2.7	4.1	2.7	111
23072 МБ	360	540	134	5	2450	4800	530	670	0.25	2.7	4.1	2.7	111
23076К.МБ	380	560	135	5	2550	5300	500	630	0.25	2.8	4.2	2.8	117
23076 МБ	380	560	135	5	2550	5300	500	630	0.25	2.8	4.2	2.8	117
23080К.МБ	400	600	148	5	3050	6200	450	560	0.24	2.8	4.1	2.7	152
23080 МБ	400	600	148	5	3050	6200	450	560	0.24	2.8	4.1	2.7	152
23084К.МБ	420	620	150	5	3150	6550	450	560	0.24	2.8	4.2	2.8	160
23084 МБ	420	620	150	5	3150	6550	450	560	0.24	2.8	4.2	2.8	160
23088К.МБ	440	650	157	6	3400	7100	430	530	0.24	2.8	4.2	2.8	184
23088 МБ	440	650	157	6	3400	7100	430	530	0.24	2.8	4.2	2.8	184
23092К.МБ	460	680	163	6	2650	7650	400	500	0.24	2.8	4.2	2.8	210
23092 МБ	460	680	163	6	2650	7650	400	500	0.24	2.8	4.2	2.8	210
23096К.МБ	480	700	165	6	3800	8150	380	480	0.23	2.9	4.3	2.8	220
23096 МБ	480	700	165	6	3800	8150	380	480	0.23	2.9	4.3	2.8	220
230/500К.МБ	500	720	167	6	3900	8500	380	480	0.22	3	4.5	2.9	229
230/500 МБ	500	720	167	6	3900	8500	380	480	0.22	3	4.5	2.9	229
230/530 МБ	530	780	185	6	4400	9500	340	430	0.22	3	4.5	3	310
230/530К.МБ	530	780	185	6	4400	9500	340	430	0.22	3	4.5	3	310
230/560К.МБ	560	820	195	6	5100	11000	320	400	0.23	2.9	4.4	2.9	358
230560 МБ	560	820	195	6	5100	11000	320	400	0.23	2.9	4.4	2.9	358
230/600К.МБ	600	870	200	6	5700	12500	300	380	0.22	3.1	4.6	3	406
230/600 МБ	600	870	200	6	5700	12500	300	380	0.22	3.1	4.6	3	406
230/630К.МБ	630	920	212	7.5	6300	14000	260	340	0.31	2.2	3.3	2.2	661
230/630 МБ	630	920	212	7.5	6300	14000	260	340	0.31	2.2	3.3	2.2	661
230/670К.МБ	670	980	230	7.5	7200	16000	260	340	0.22	3	4.5	2.9	602
230/670 МБ	670	980	230	7.5	7200	16000	260	340	0.22	3	4.5	2.9	602
230/710К.МБ	710	1030	236	7.5	7650	17000	260	340	0.22	3.1	4.6	3	670
230/710 МБ	710	1030	236	7.5	7650	17000	260	340	0.2	3.1	4.6	3	670
230/750К.МБ	750	1090	250	7.5	8500	19000	240	320	0.22	3	4.5	2.9	806
230/750 МБ	750	1090	250	7.5	8500	19000	240	320	0.22	3	4.5	2.9	806
230/800К.МБ	800	1150	258	7.5	9300	21200	220	300	0.22	3.1	4.6	3	906
230/800 МБ	800	1150	258	7.5	9300	21200	220	300	0.22	3.1	4.6	3	906
230/900МБКМБ	900	1280	280	7.5	11000	26500	200	280	0.22	3.1	4.7	3.1	1210
230/900МБКМБ	900	1280	280	7.5	11000	26500	200	280	0.22	3.1	4.7	3.1	1210
230/1250CA/W33	1250	17500	375	9.5	17900	43400			0.19	3.6	5.3	3.6	2840

Компания прецизионных подшипников Нинбо DHK, Ltd.

0+

Многолетний опыт работы
0+

Обслуживание клиентов
0+

Запатентованная технология

Ningbo DHK Precision Bearing Co., Ltd. («DHK» для краткости) — специализированное предприятие, занимающееся исследованиями и разработками, производством и продажей подшипников, расположенное в зоне экономического развития Нинбо Чжэньхай с удобной транспортной развязкой. С момента создания на протяжении более десяти лет «технологии», «качество» и «сервис» всегда были для нас первоочередными вопросами ради развития. Мы предоставляем надежные продукты и специальные индивидуальные услуги для глобальных предприятий тяжелой промышленности, получили удовлетворение и завоевали хорошую репутацию ряда предприятий в стране и за рубежом.

DHK в основном производит цилиндрические роликоподшипники, конические роликоподшипники, самовыравнивающиеся роликоподшипники, шарикоподшипники, а также различные виды нестандартных подшипников и подшипников со специально обработанной поверхностью. До сих пор подшипники DHK широко применялись в таких областях, как машиностроение, промышленные насосы, станки, двигатели сжатия, коробки передач, ветроэнергетика и металлургия в развитых странах Европы и Америки.

DHK имеет измерительную и инспекционную комнату для подшипников в отрасли, внедрила современное инспекционное оборудование по всему миру и создала систему контроля качества в Китае, тем самым всесторонне гарантируя качество продукции.

Нажмите, чтобы просмотреть нашу фабрику

Посмотреть VR

СЕРТИФИКАТ

DHK прошла сертификацию системы качества IATF16949 и сертификацию системы экологического менеджмента ISO14001; DHK является национальным высокотехнологичным предприятием.

СВЯЗАТЬСЯ С НАМИ

Свяжитесь с нами и получите приоритетное предложение, чтобы узнать о нашем новом продукте!

Тел.
+86-574-86597612
Электронная почта
ken@dhk-intl.com
Телефон
+86-13957821917
Факс
+86-574-86597652

Добавлять

Здание 31, Чуан Э Хуйгу, № 777, Западная дорога Чжунгуань, Зона экономического развития Чжэньхай, Нинбо, Чжэцзян, Китай

What's your name?
What's your email address?
What's your telephone?
Your message

Веб-меню

Поиск продукта

Язык

Выход из меню
