Четырехточечные контактные шарикоподшипники

Категории

Четырехточечные контактные шарикоподшипники

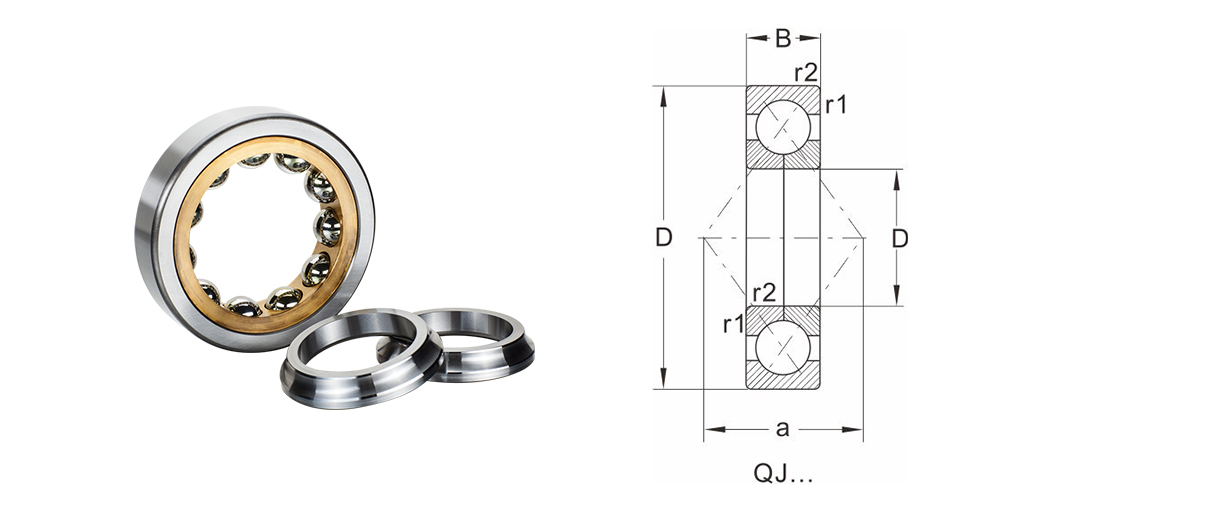

QJ

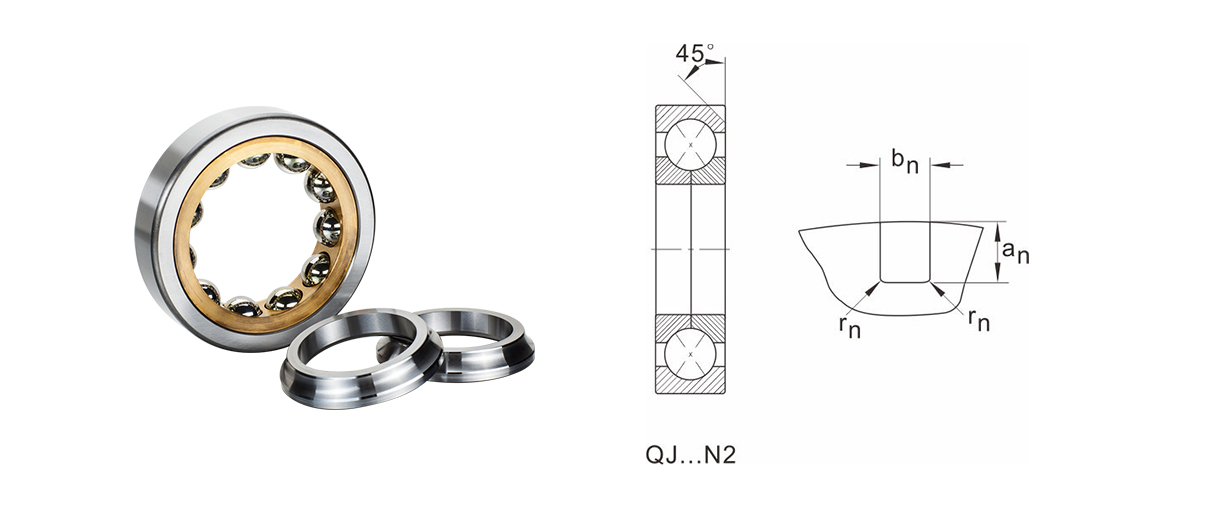

QJ...N2

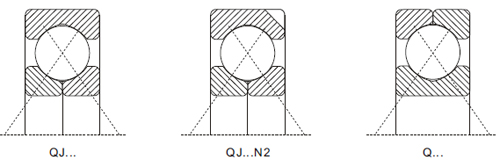

Варианты дизайна
Клетка
Толерантность
Внутренний зазор

Чтобы подшипники могли принимать максимальное количество шариков, шарикоподшипники с четырьмя точками контакта имеют разъемное внутреннее кольцо или разъемное наружное кольцо, поэтому эти подшипники имеют два основных типа: один представляет собой двухполовинное внутреннее кольцо (серия QJ), другой имеет два половинных наружных кольца (серия Q).

Шарикоподшипники DHK с четырехточечным контактом имеют угол контакта 35°.

Шарикоподшипники DHK с четырехточечным контактом в основном производятся серии QJ. По запросу компания DHK может предоставить подшипники серии Q.

Шарикоподшипники DHK с четырехточечным контактом и диаметром наружного кольца более 160 мм производятся с двумя установочными пазами на наружном кольце (суффикс N2). DHK также может обеспечить небольшой размер наружного диаметра в пределах 160 мм с установочными пазами.
Шарикоподшипники DHK с четырехточечным контактом в стандартной комплектации оснащены цельным латунным сепаратором с центрированием по наружному кольцу (суффикс MPA).

Шарикоподшипники DHK с четырехточечным контактом в стандартной комплектации производятся с нормальным классом допуска (PN).

Другие классы точности, такие как P6 или P5, доступны по запросу.

Подробные значения указаны в главе «Допуски радиальных подшипников», стр. 8.

Допуски для шарикоподшипников DHK с четырехточечным контактом (кроме конических роликоподшипников)

Все размеры указаны в (мм):

Допуски в (мкм):

Внутреннее кольцо

ПН/(Нормальный)

Номинальный Диаметр отверстия		Отклонение ДМП	Вариант ВДП Ряд			Вариация Вдмп	Коническое отверстие 1:12 Отклонение/Вариация
>	<=	△дмп	7．8．9	0．1	2．3．4	Вдмп	△дмп	△d1mp-dmp	ВДП
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0 -30	38	38	23	23	46 0	46 0	38
250 315		0 -35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0 -45	56	56	34	34	63 0	63 0	56
500 630		0 -50	63	63	38	38	70 0	70 0
630 800		0 -75					80 0	80 0
800 1000		0 -100					90 0	90 0
1000 1250		0 -125					105 0	105 0
1250 1600		0 -160
16:00 2000		0-200

Внешнее кольцо

ПН/(Нормальный)

Номинальный Наружный диаметр		Отклонение	Вариант ВДП Ряд			Герметичный подшипник	Вариация	Радиальный закончиться
>	<=	△Дмп	7．8．9	0．1	2．3．4	2 3 4	ВДмп	Кеа
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0 -100	125	125	75		75	140
1000 1250		0 -125						160
1250 1600		0 -160						190
16:00 2000		0-200						220
2000 2500		0 -250						250

Шарикоподшипники DHK с четырехточечным контактом в стандартной комплектации производятся с нормальной группой осевого зазора (Китай). По запросу компания DHK может предоставить шарикоподшипники с четырехточечным контактом и другим групповым зазором.

Подробные значения групп осевых зазоров приведены в таблице ниже.

Группы внутренних осевых зазоров шарикоподшипников DHK с четырехточечным контактом

(Зазоры указаны в [um])

Диаметр отверстия (мм)		С2		CN		С3			С4
>	<=	Мин	Макс	Мин	Макс	Мин	Макс		Мин	макс
10	17	15	55	45	85	75	125		115	165
17	40	26	66	56	106	96	146		136	186
40	60	36	86	76	126	116	166		156	206
60	80	46	96	86	136	126	176		166	226
80	100	56	106	96	156	136	196		186	246
100	140	66	126	116	176	156	216		206	266
140	180	76	156	136	196	176	246		226	296
180	220	96	176	156	226	206	276		256	326
220	260	115	195	175	245	225	305		285	365
260	300	135	215	195	275	255	335		315	395
300	350	155	235	215	305	275	365		345	425
350	400	175	265	245	335	315	405		385	475
400	500	205	305	285	385	355	455	435			525

Модель	Размеры								Номинальная нагрузка		C5(ум)	Экстремальная скорость	Масса
Модель	д	Д	Б	r1,r2 Мин.	а	а	млрд	р-н	Динамическая нагрузка Cr	Статическая нагрузка Кор	Консистентная смазка	Смазка маслом	Масса
QJ204.MPA	20	47	14	1	23	--	--	--	22.7	16	12000	17000	0.14
QJ304.МПА	20	52	15	1.1	26	--	--	--	30	19.6	10000	15000	18
QJ205.МПА	25	52	15	1	27	--	--	--	25.3	19.8	9500	14000	0.17
QJ305.МПА	25	62	17	1	31	--	--	--	44	31.5	9500	13500	0.25
QJ206.МПА	30	62	16	1	32	--	--	--	38.5	30	8500	12000	0.3
QJ306.МПА	30	72	19	1.1	36	--	--	--	55	40.5	7500	10000	0.37
QJ207.MPA	35	72	17	1.1	42	--	--	--	49.8	40	7500	10000	0.46
QJ307.МПА	35	80	21	1.5	46	--	--	--	61	47	7000	9500	0.5
QJ208.MPA	40	80	18	1.1	42	--	--	--	55.9	50.4	6700	9000	0.39
QJ308.МПА	40	90	23	1.5	46	--	--	--	79	63.5	6300	8500	0.69
QJ209.MPA	45	85	19	1.1	45	--	--	--	61.7	55.1	6300	8500	0.48
QJ309.МПА	45	100	25	1.5	51	--	--	--	93.7	77.3	5600	7500	0.95
QJ210.МПА	50	90	20	1.1	49	--	--	--	64.2	60.4	5600	7500	0.64
QJ310.МПА	50	110	27	2	56	--	--	--	118	99	5000	6700	1.37
QJ211.МПА	55	100	21	1.5	54	--	--	--	80	76	5300	7000	0.68
QJ311.МПА	55	120	29	2	61	--	--	--	135	116	4500	6000	1.74
QJ212.МПА	60	110	22	1.5	60	--	--	--	92	87	4800	6300	0.87
QJ312.МПА	60	130	31	2.1	67	--	--	--	154	134	1300	5600	2.18
QJ213.MPA	65	120	23	1.5	65	--	--	--	109	106	4300	5600	1.24
QJ313.МПА	65	140	33	2.1	72	--	--	--	174	154	4000	5300	2.69
QJ214.MPA	70	125	24	1.5	68	--	--	--	114	115	4300	5600	1.39
QJ314.МПА	70	150	35	2.1	77	--	--	--	192	174	3600	4800	3.25
QJ215.МПА	75	130	25	1.5	72	--	--	--	118	123	4000	5300	1.77
QJ315 N2.МПА	75	160	37	2.1	82	10.1	8.5	2	212	204	3400	4500	3.93
QJ216.МПА	80	140	26	2	77	--	--	--	138	146	3600	4800	1.8
QJ316 N2.МПА	80	170	39	2.1	88	10.1	8.5	2	230	229	3200	4300	4.61
QJ217.MPA	85	150	28	2	82	--	--	--	153	160	3400	4500	2.25
QJ317 N2.МПА	85	180	41	3	93	11.7	10.5	2	248	255	3000	4000	5.49
QJ218.MPA	90	160	30	2	88	8.1	6.5	1	175	186	3200	4300	2.89
QJ318 N2.МПА	90	190	43	3	98	11.7	10.5	2	267	283	2800	3800	6.34
QJ219 N2.МПА	95	170	32	2.1	93	8.1	6.5	1	199	213	3000	4000	3.37
QJ319 N2.МПА	95	200	45	3	103	11.7	10.5	2	258	313	3600	3600	7.4
QJ1020.МПА	100	150	24	1.5	88	--	--	--	106	134	3200	4300	1.6
QJ220N2.МПА	100	180	34	2.1	98	10.1	8.5	2	225	240	2800	3800	4.05
QJ320N2.МПА	100	215	47	3	110	11.7	10.5	2	307	340	2400	3400	9.3
QJ1020N2.МПА	105	160	26	2	93	6.5	6.5	1	124	156	3000	4000	2
QJ221N2.МПА	105	190	36	2.1	103	10.1	8.5	2	242	270	2600	3600	4.8
QJ321N2.МПА	105	225	49	3	116	11.7	10.5	2	344	406	2200	3200	10.5
QJ1022N2.МПА	110	170	28	2	98	6.5	6.5	1	146	186	2800	3800	2.5
QJ222N2.МПА	110	200	38	2.1	109	10.1	8.5	2	265	305	2400	3400	5.6
QJ322N2.МПА	110	240	50	3	123	11.7	10.5	2	364	430	2000	3000	12
QJ224N2.МПА	120	215	40	3	117	11.7	10.5	2	286	340	2200	3200	6.95
QJ324N2.МПА	120	260	55	4	133	11.7	10.5	2	390	490	1900	2800	15.3
QJ226N2.МПА	130	230	40	3	126	11.7	10.5	2	296	365	1900	2800	7.75
QJ326N2.МПА	130	280	58	4	144	12.7	10.5	2	423	560	1800	2600	19.5
QJ228N2.МПА	140	250	42	3	137	11.7	10.5	--	325	440	1800	2600	9.85
QJ328N2.МПА	140	300	62	4	154	12.7	10.5	--	468	640	1700	2400	23
QJ328.МПА	140	300	62	4	154	--	--	--	468	640	1700	2400	23.3
QJ1030N2.МПА	150	225	35	2.1	131	8.1	6.5	1	216	305	1900	2800	5.25
QJ1030.МПА	150	225	35	2.1	131	--	--	--	216	305	1900	2800	5.29
QJ230N2.МПА	150	270	45	3	147	11.7	10.5	2	338	465	1700	2400	12.5
QJ330N2.МПА	150	320	65	4	165	12.7	10.5	2	494	710	1600	2200	29
QJ1030N2.МПА	160	240	38	2.1	140	10.1	8.5	1	247	355	1800	2600	6.45
QJ232N2.МПА	160	290	48	3	158	12.7	10.5	2	390	570	1600	2200	15.2
QJ1032N2.МПА	160	340	68	4	175	12.7	10.5	2	540	815	1500	2000	34.5
QJ1034N2.МПА	170	260	42	2.1	151	--	--	1	292	410	1700	2400	8.23
QJ234N2.МПА	170	310	52	4	168	12.7	10.5	2	397	600	1600	2200	19.5
QJ334N2.МПА	170	360	72	4	186	12.7	10.5	2	618	965	1400	2200	41.5
QJ1036.МПА	180	280	46	2.1	161	--	--	--	338	510	1600	2200	10.7
QJ223N2.МПА	180	320	52	4	175	12.7	10.5	2	436	680	1500	2000	20.5
QJ336N2.МПА	180	380	75	4	196	12.7	10.5	2	637	1020	1300	1800	47.5
QJ1038N2.МПА	190	290	16	2.1	168	11.7	10.5	1	338	510	1600	2200	11.5
QJ238N2.МПА	190	340	55	4	186	12.7	10.5	2	488	780	1400	1900	24.5
QJ338N2.МПА	190	400	78	5	207	12.7	10.5	--	735	1250	1200	1600	52.1
QJ1040N2.МПА	200	310	51	2.1	179	12.7	10.5	2	390	620	1500	2000	14.7
QJ240N2.МПА	200	360	58	4	196	12.7	10.5	2	507	850	1300	1800	28.5
QJ340N2.МПА	200	420	80	5	217.1	15	12.5	--	570	1270	1200	1600	55.3
QJ1044.MPA	220	340	56	3	196	--	--	--	442	750	1300	1800	17.8
QJ244N2.MPA	220	400	65	4	217	12.7	10.5	2	553	980	1100	1600	39.5
QJ334N2.МПА	220	160	88	5	238	15	12.5	--	780	1400	1000	1500	78.5
QJ1048.MPA	240	360	56	3	210	--	--	--	449	780	1200	1700	20.9
QJ248N2.MPA	240	440	72	4	238	15	12.5	--	650	1200	1000	1500	53
QJ1052.МПА	260	400	65	4	231	--	--	--	540	1000	1000	1500	31.5
QJ252N2.МПА	260	480	80	5	259	15	12.5	--	728	1430	900	1300	68
QJ1056N2.МПА	280	420	65	4	245	15	12.5	--	553	1060	950	1400	33.5
QJ1256N2.МПА	280	500	90	5	390	15	12.5	--	728	1460	900	1300	82
QJ1060N2.МПА	300	460	74	4	266	15	12.5	--	650	1340	900	1300	47.5
QJ1260N2.МПА	300	540	98	5	420	20	15.5	--	832	1760	850	1200	105
QJ1064N2.МПА	320	480	74	4	280	15	12.5	--	663	1400	850	1200	50
QJ1264N2.МПА	320	580	105	5	450	20	15	--	923	2040	800	1100	130
QJ1068N2.МПА	340	520	82	5	301	15	12.5	--	780	1700	800	1100	66.3
QJ1072N2.МПА	360	540	82	5	505	15	12.5	--	793	1800	800	1100	70.5
QJ1272N2.МПА	360	650	122	6	329	25	20.5	--	1110	2600	700	950	160
QJ1076N2.МПА	380	560	82	5	530	15	12.5	--	819	1900	750	1000	73.5
QJ1276N2.МПА	380	680	132	6	350	25	20.5	--	1170	2850	670	900	220
QJ1080N2.МПА	400	600	90	5	343	15	12.5	--	904	2160	700	950	95.5
QJ1280N2.МПА	400	720	140	6	364	25	20.5	--	1300	3250	600	800	265
QJ1984.MPA	420	560	65	4	590	--	--	--	637	1600	700	950	51
QJ1084N2.МПА	420	620	90	5	364	15	12.5	--	923	2280	670	900	99.5
QJ1284N2.МПА	420	760	150	7.5	590	25	20.5	--	1430	3750	560	750	315
QJ1988N2.MPA	440	600	74	4	364	15	12.5	--	761	1900	670	900	65
QJ1088N2.MPA	440	650	94	6	382	20	15.5	--	995	2500	630	850	115
QJ1288N2.МПА	440	790	155	7.5	615	32	20.5	--	1400	3750	560	750	350
QJ1292N2.МПА	460	680	100	6	399	20	15.5	--	1040	2650	600	800	130
QJ1292N2.МПА	460	830	165	7.5	645	32	20.5	--	1530	4250	530	700	415
QJ1096N2.МПА	480	700	100	6	413	20	15.5	--	1060	2800	560	750	135
QJ1296N2.МПА	480	870	170	7.5	675	32	20.5	--	1680	4750	500	670	470

Компания прецизионных подшипников Нинбо DHK, Ltd.

0+

Многолетний опыт работы

0+

Обслуживание клиентов

0+

Запатентованная технология

СЕРТИФИКАТ

DHK прошла сертификацию системы качества IATF16949 и сертификацию системы экологического менеджмента ISO14001; DHK является национальным высокотехнологичным предприятием.

Последние новости

Четырехрядные цилиндрические роликоподшипники специально разработаны для одновременной обра...

Расширение отраслевых знаний об этой категории

1. Что такое Четырехточечные контактные шарикоподшипники ?

Шарикоподшипники с четырехточечным контактом, часто называемые четырехточечными подшипниками или подшипниками QJ, представляют собой специализированный тип радиально-упорных шарикоподшипников. Они предназначены для восприятия комбинированных нагрузок, включая радиальные и осевые силы, в одном подшипниковом узле. В отличие от традиционных шарикоподшипников, которые воспринимают преимущественно радиальные нагрузки, 4-точечные подшипники имеют особую конструкцию, которая позволяет им воспринимать оба типа нагрузок одновременно.

Эти подшипники имеют четыре точки контакта между шариками и дорожками качения. Эта уникальная конструкция состоит из двух точек контакта, которые в основном воспринимают радиальные нагрузки, а две другие точки предназначены для восприятия осевых нагрузок. Такая конструкция позволяет 4-точечным подшипникам обеспечивать повышенную грузоподъемность и повышенную эксплуатационную эффективность по сравнению со стандартными подшипниками.

2. Где находятся Четырехточечные контактные шарикоподшипники Использовал?

Универсальность и несущая способность шарикоподшипников с четырехточечным контактом делают их незаменимыми в различных отраслях промышленности. Некоторые известные примеры включают в себя:

Роботизированные соединения: 4-точечные подшипники играют решающую роль в робототехнике, обеспечивая плавное и точное движение роботизированных рук и суставов. Поскольку роботы выполняют сложные задачи, эти подшипники обеспечивают устойчивость, позволяя роботизированным рукам выдерживать как вес компонентов, так и силы, возникающие во время движения.

Краны и экскаваторы. Строительное оборудование, такое как краны и экскаваторы, часто сталкивается с тяжелыми грузами и сложными перемещениями. Шарикоподшипники с четырехточечным контактом хорошо подходят для этих применений, поскольку они могут выдерживать вес и динамические силы, возникающие при подъеме и вращении тяжелых грузов.

Аэрокосмическая и оборонная промышленность. В аэрокосмической отрасли шарикоподшипники с четырехточечным контактом находят применение в радиолокационных системах, антенных решетках и спутниковых механизмах. Способность выдерживать радиальные и осевые нагрузки делает их ценными в ситуациях, когда точность и надежность имеют первостепенное значение.

Медицинское оборудование. Медицинские устройства, такие как компьютерные томографы и роботизированные хирургические системы, требуют прецизионных компонентов для обеспечения точных движений. Шарикоподшипники с четырьмя точками контакта обеспечивают необходимую несущую способность для поддержания точности и постоянства, необходимых в этих чувствительных приложениях.

3. Каковы преимущества Четырехточечные контактные шарикоподшипники ?

Шарикоподшипники с четырехточечным контактом обладают рядом явных преимуществ, которые способствуют их широкому использованию в различных отраслях промышленности:

Распределение нагрузки: конструкция с четырьмя точками контакта обеспечивает более равномерное распределение нагрузок по точкам контакта подшипника. Эта характеристика сводит к минимуму концентрацию напряжений и износ, тем самым продлевая общий срок службы подшипника.

Осевая и радиальная поддержка: уникальная конструкция 4-точечных подшипников позволяет им одновременно выдерживать как радиальные, так и осевые нагрузки. Эта возможность упрощает конструкцию машин и оборудования за счет уменьшения необходимости использования нескольких подшипников для работы с различными типами нагрузок.

Экономия пространства. Благодаря компактной конструкции шарикоподшипники с четырехточечным контактом идеально подходят для применений, где пространство ограничено. Этот атрибут особенно выгоден в отраслях, где требуются высокопроизводительные компоненты в ограниченном пространстве.

Высокие скорости: оптимизированные углы контакта и распределение нагрузки 4-точечных подшипников позволяют им выдерживать высокие скорости вращения без ущерба для производительности. Это делает их подходящими для применений, где важно быстрое движение.

Экономическая эффективность: в сценариях, где традиционно используются отдельные подшипники для независимого управления осевыми и радиальными нагрузками, их часто можно заменить одним 4-точечным подшипником, что приводит к экономии средств за счет сокращения запасов и упрощения процессов сборки.

СВЯЗАТЬСЯ С НАМИ

Свяжитесь с нами и получите приоритетное предложение, чтобы узнать о нашем новом продукте!

Тел.
+86-574-86597612
Электронная почта
ken@dhk-intl.com
Телефон
+86-13957821917
Факс
+86-574-86597652

Добавлять

Здание 31, Чуан Э Хуйгу, № 777, Западная дорога Чжунгуань, Зона экономического развития Чжэньхай, Нинбо, Чжэцзян, Китай

Веб-меню

Поиск продукта

Язык

Выход из меню

Четырехточечные контактные шарикоподшипники

Категории

Как мы можем вам помочь?

Четырехточечные контактные шарикоподшипники

Компания прецизионных подшипников Нинбо DHK, Ltd.

0+

0+

0+

Нажмите, чтобы просмотреть нашу фабрику

СЕРТИФИКАТ

Последние новости

Как упорные сферические роликоподшипники работают в тяжелых условиях с высокими осевыми нагрузками?

Как четырехрядные цилиндрические роликоподшипники выдерживают одновременно радиальные и осевые нагрузки?

Каковы основные преимущества использования четырехрядных цилиндрических роликоподшипников в тяжелых условиях эксплуатации?

В каких типах машин или систем чаще всего используются спаренные однорядные конические роликоподшипники?

Как внутренняя геометрия сферических роликоподшипников влияет на их несущую способность?

Расширение отраслевых знаний об этой категории

СВЯЗАТЬСЯ С НАМИ

Тел.

Электронная почта

Телефон

Факс

Добавлять

Веб-меню

Поиск продукта

Язык

Делиться

Выход из меню

Четырехточечные контактные шарикоподшипники

Категории

Как мы можем вам помочь?

Четырехточечные контактные шарикоподшипники

Компания прецизионных подшипников Нинбо DHK, Ltd.

0+

0+

0+

Нажмите, чтобы просмотреть нашу фабрику

СЕРТИФИКАТ

Последние новости

Как упорные сферические роликоподшипники работают в тяжелых условиях с высокими осевыми нагрузками?

Как четырехрядные цилиндрические роликоподшипники выдерживают одновременно радиальные и осевые нагрузки?

Каковы основные преимущества использования четырехрядных цилиндрических роликоподшипников в тяжелых условиях эксплуатации?

В каких типах машин или систем чаще всего используются спаренные однорядные конические роликоподшипники?

Как внутренняя геометрия сферических роликоподшипников влияет на их несущую способность?

Расширение отраслевых знаний об этой категории

СВЯЗАТЬСЯ С НАМИ

Тел.

Электронная почта

Телефон

Факс

Добавлять
